一、概述

岩石变形试验，是在纵向压力作用下测定试样的纵向（轴向）和横向（径向）变形，据此计算岩石的弹性模量和泊松比。

弹性模量是纵向单轴应力与纵向应变之比，规程规定用单轴抗压强度的50%作为应力和该应力下的纵向应变值进行计算。根据需要也可以确定任何应力下的弹性模量。

泊松比是横向应变与纵向应变之比，规程规定用单轴抗压强度50%时的横向应变值和纵向应变值进行计算。根据需要也可以求任何应力下的泊松比。

二、试样备制

（1）试样可用钻孔岩芯或坑、槽探中采取的岩块，试件备制中不允许有人为裂隙出现。按规程要求标准试件为圆柱体，直径为50mm，允许变化范围为4.8～5.20mm。高度为100mm，允许变化范围为9.5～10.50mm。对于非均质的粗粒结构岩石，或取样尺寸小于标准尺寸者，允许采用非标准试样，但高径比必须保持在2:1～2.5:1。

（2）试样数量，视所要求的受力方向或含水状态而定，一般情况下必须制备3个。

（3）试样制备的精度，在试样整个高度上，直径误差不得超过0.3mm。两端面的不平行度最大不超过0.05mm。端面应垂直于试样轴线，最大偏差不超过0.25度。

三、试样描述

试验前的描述，应包括如下内容：

（1）岩石名称、颜色、结构、矿物成分、颗粒大小，胶结物性质等特征。

（2）节理裂隙的发育程度及其分布，并记录受载方向与层理、片理及节理裂隙之间的关系。

（3）测量试样尺寸，并记录试样加工过程中的缺陷。

四、主要仪器设备

试样加工设备：

钻石机、锯石机、磨石机或其他制样设备。

量测工具与有关检查仪器：

游标卡尺、天平（称量大于500g，感量0.01g），烘箱和干燥箱，水槽、煮沸设备。

加载设备：

压力试验机。压力机应满足下列要求：

（1）有足够的吨位，即能在总吨位的10%～90%之间进行试验，并能连续加载且无冲击。

（2）承压板面平整光滑且有足够的刚度，其中之一须具有球形座。承压板直径不小于试样直径，且也不宜大于试样直径的两倍。如大于两倍以上时需在试样上下端加辅助承压板，辅助承压板的刚度和平整光滑度应满足压力机承压板的要求。

（3）压力机的校正与检验应符合国家计量标准的规定。

电阻应变片、粘结剂、万用表等。

电阻应变仪（或数据采集器）、压力传感器、引伸仪等。

除用电阻应变仪外，也可用精度能达到0.1%和量程能满足变形测定需要的其他仪表。

五、试验程序

（1）选择电阻片，电阻片质量应符合产品要求，电阻丝的长度应大于组成试样的矿物最大粒径或斑晶的10倍以上。同一试样用的工作片和补偿片的电阻值应不超过±0.2欧姆。

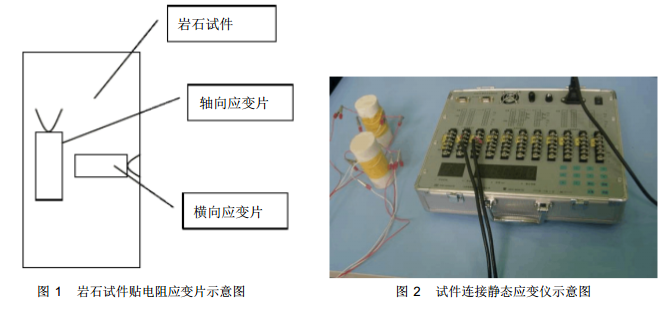

（2）电阻片应贴在试样高度的中部，每个试样贴纵向（轴向）和圆周向电阻片各2片，沿圆周向对称布置，贴片处应尽量避开显著的裂隙、特大的矿物颗粒或斑晶。试样贴片前用零号砂纸打磨，用丙酮或酒精将贴片处擦洗干净，防止污染（如图1所示）。

（3）贴片用的胶，一般情况下可用502快速粘结剂，914粘结剂等脆性胶；饱和试样还需配置防潮胶液。

（4）将贴好片的试样置于压力机上，对准中心，以全桥或半桥的方式联入应变仪（或数据采集器，如图2所示），接通电源。以每秒0.5～0.8MPa的加载速度对试样加载，直至破坏。

（5）在施加载荷的过程中，由数据采集系统同步记录各级应力及其相应的纵向和横向应变值。为了绘制应力~应变关系曲线，记录的数据应尽可能多一些，通常不少于10组数据。

（6）描述试样的破坏形式，并记下与试验有关的的情况。
